ช็อตเหล็กที่ทนต่อการสึกหรอ

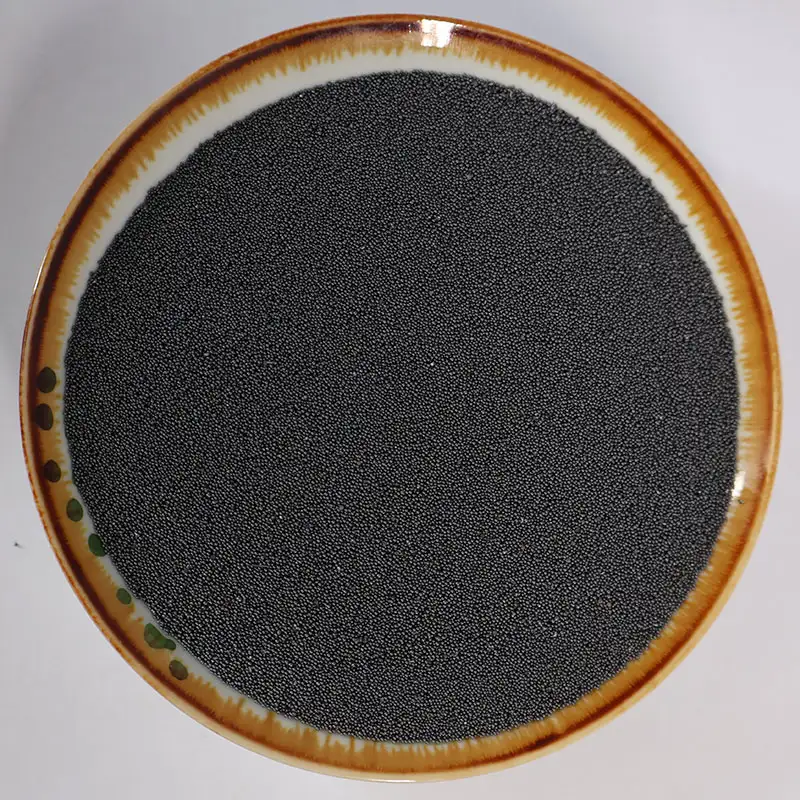

ลูกกระสุนเหล็กทนต่อการสึกหรอทำจากเหล็กโลหะผสมที่มีโครเมียมและแมงกานีสเพื่อปรับปรุงความสามารถในการชุบแข็งและพฤติกรรมการสึกหรอ ขั้นตอนการดับด้วยความเย็นเยือกแข็งหลังจากการทำให้เป็นอะตอมจะทำให้เกิดโครงสร้างมาร์เทนซิติกที่มีอุณหภูมิและช่วงความแข็งที่ HRC 52–58 ซึ่งสูงกว่า HRC 40–50 โดยทั่วไปของช็อตเหล็กหล่อมาตรฐาน ซึ่งเป็นสาเหตุที่อัตราการสึกหรอต่ำกว่าภายใต้สภาวะการระเบิดเดียวกัน

องค์ประกอบและการควบคุมความแข็ง

ไม่มีการเพิ่มองค์ประกอบการผสมเพื่อต้านทานการกัดกร่อน มีอยู่เพื่อปรับแต่งมาร์เทนไซต์และลดการแตกร้าวของอนุภาค โครเมียมมีส่วนช่วยในการชุบแข็ง ในขณะที่แมงกานีสช่วยเพิ่มความเหนียวในระหว่างการชุบแข็ง กำมะถันและฟอสฟอรัสจะถูกเก็บไว้ต่ำกว่า 0.05% เพื่อรักษาความสะอาดภายใน โครงสร้างที่ได้คือมาร์เทนไซต์ชุบแข็งอย่างดี ซึ่งให้ความสมดุลที่ดีระหว่างความแข็งและความต้านทานต่อความล้าจากแรงกระแทก

ตรวจสอบความแข็งด้วยเครื่องทดสอบ Rockwell บนหน้าตัดที่ติดตั้งจากแต่ละความร้อน การกระจายขนาดอนุภาคได้รับการตรวจสอบโดยการวิเคราะห์ตะแกรงตาม SAE J444 องค์ประกอบทางเคมีได้รับการยืนยันโดยสเปกโตรมิเตอร์แบบอ่านค่าโดยตรงก่อนปล่อย

ข้อมูลการดำเนินงาน

ค่าเหล่านี้ได้มาจากการทดสอบการผลิตตามปกติ ช่วงความแข็งจะแน่นกว่าช่วงความแข็งของช็อตเอนกประสงค์ ซึ่งช่วยรักษาลักษณะการสึกหรอที่สม่ำเสมอในแต่ละชุด

สายการผลิต

ข้อได้เปรียบหลักจะปรากฏในสายการผลิตแบบไร้คนควบคุมหรือแบบมีพนักงานน้อย ซึ่งมีกำหนดการเติมสารกัดกร่อน ไม่ต่อเนื่อง ช็อตที่อยู่ได้นานขึ้นหมายถึงส่วนผสมที่ใช้งานได้จะใกล้เคียงกับข้อกำหนดเป็นระยะเวลานานขึ้น ซึ่งสามารถลดจำนวนครั้งที่ผู้ปฏิบัติงานเปิดเครื่อง ตรวจสอบระดับการเสียดสี และเพิ่มสื่อใหม่

มีเอฟเฟกต์อีกสองประการที่น่าสังเกต ประการแรก การตีแบบทรงกลมจะทำให้ใบมีด ไลเนอร์ และชิ้นส่วนอื่นๆ ของเครื่องจักรสึกหรอน้อยกว่ากรวดเชิงมุมที่มีความแข็งใกล้เคียงกัน ประการที่สอง เนื่องจากอนุภาคสลายตัวได้ช้ากว่า ปริมาณฝุ่นในตัวแยกและตัวเก็บฝุ่นจึงต่ำกว่าช็อตที่แตกหักง่าย ทั้งสองอย่างนี้ช่วยให้การทำงานมีเสถียรภาพในหลายรอบ

การเลือกสารขัดถูที่เหมาะสม

หากสิ่งสำคัญคือการขจัดสนิมหนาหรือสารเคลือบเก่าออกโดยใช้เวลาสั้นที่สุด กรวดเชิงมุมยังคงเป็นตัวเลือกที่เหมาะสม หากสิ่งสำคัญที่สุดคือให้สายการผลิตอัตโนมัติทำงานโดยไม่มีการแทรกแซงบ่อยครั้ง ช็อตต้านทานการสึกหรอนี้มักจะเป็นตัวเลือกที่ดีกว่า

สภาพที่เหมาะสมและไม่เหมาะสม

ผลิตภัณฑ์นี้ได้รับการออกแบบสำหรับสายการระเบิดแบบต่อเนื่องที่ทำงานเป็นระยะเวลานานโดยผู้ปฏิบัติงานจำกัด ตัวอย่างได้แก่:

• สายการผลิตชิ้นส่วนยานยนต์ที่ใช้เครื่องอบผ้าหรือเครื่องแขวน
• ระบบทำความสะอาดโรงหล่อ
• ท่อเหล็กและเส้นปรับสภาพโปรไฟล์
• ตัวยึดปริมาณมากและการประมวลผลฮาร์ดแวร์

ไม่ใช่ตัวเลือกแรกสำหรับงานชุดเล็กเป็นระยะๆ งานพ่นกลางแจ้งด้วยอุปกรณ์พกพา หรืองานที่ต้องใช้รูปแบบพุกที่ลึกมากในการผ่านครั้งเดียว ในกรณีดังกล่าว เม็ดมีดเหล็กมาตรฐาน เม็ดเหล็ก หรือสารขัดถูอื่นๆ อาจให้ผลลัพธ์ที่ดีกว่าคุ้มราคา

รายงานผลการทดสอบและการตรวจสอบย้อนกลับ

ทุกชุดจะถูกสุ่มตัวอย่างเพื่อดูองค์ประกอบทางเคมี ความแข็ง และการกระจายขนาดอนุภาค ห้องปฏิบัติการใช้สเปกโตรมิเตอร์แบบอ่านค่าโดยตรง เครื่องทดสอบความแข็งแบบร็อกเวลล์ และเครื่องเขย่าตะแกรง มีการจัดส่งใบรับรองการวิเคราะห์พร้อมกับผลิตภัณฑ์ หากจำเป็น เรายังสามารถจัดหารายงานโครงสร้างทางโลหะวิทยา การตรวจวัดความหนาแน่น และการรับรอง ISO 9001:2015 ได้อีกด้วย หมายเลขแบทช์สามารถตรวจสอบย้อนกลับไปยังความร้อนของวัตถุดิบได้



การจัดเก็บและการจัดการ

บรรจุภัณฑ์คือถุงขนาด 25 กก. โดยมีชั้นในเป็น PE อยู่ภายในถุงด้านนอกเป็นโพลีโพรพิลีนทอ มีถุงเทกองขนาดหนึ่งตันบนพาเลทสำหรับการสั่งซื้อจำนวนมาก และพาเลทส่งออกเป็นไปตามข้อกำหนด ISPM 15 เก็บผลิตภัณฑ์ไว้ในที่แห้ง เหนือพื้นดิน ไม่ควรให้กระเป๋าโดนน้ำนิ่งหรือมีความชื้นสูงอย่างต่อเนื่องก่อนใช้งาน

คำถามจากภาคสนาม

ฉันจะยืนยันได้อย่างไรว่าความแข็งที่สูงกว่าช่วยลดการใช้สายของฉันได้จริง

วิธีที่ดีที่สุดคือดำเนินการทดลองใช้งานแบบควบคุม บันทึกปริมาณการใช้สารเสียดสีต่อตันของชิ้นส่วนที่ผ่านการประมวลผลโดยใช้ช็อตปัจจุบันของคุณ จากนั้นเปลี่ยนไปใช้เกรดต้านทานการสึกหรอและคงการตั้งค่าเครื่องจักรไว้เหมือนเดิม เปรียบเทียบการบริโภคและคุณภาพพื้นผิวหลังจากระยะเวลาที่กำหนด เราสามารถจัดเตรียมปริมาณตัวอย่างเพื่อจุดประสงค์นี้ได้

จะเกิดอะไรขึ้นกับช็อตเมื่อเครื่องร้อนนานหลายชั่วโมง?

การอบชุบด้วยความร้อนได้รับการออกแบบมาเพื่อรักษาความแข็งให้คงที่ แม้ว่าเครื่องระเบิดและกระสุนจะมีอุณหภูมิสูงขึ้นในระหว่างการใช้งานที่ยาวนาน ความแข็งไม่ได้รับผลกระทบอย่างมีนัยสำคัญจากอุณหภูมิการทำงานปกติที่พบในเครื่องพ่นทราย

ช็อตนี้ใช้กับชิ้นส่วนที่จะเคลือบด้วยฟิล์มบางๆ ได้ไหม

โปรไฟล์พื้นผิวขึ้นอยู่กับขนาดช็อตและพารามิเตอร์การพ่นเป็นหลัก ไม่ใช่แค่ความแข็งเท่านั้น หากคุณเลือกขนาดละเอียด เช่น S170 หรือ S230 โปรไฟล์จะสามารถควบคุมได้ภายในช่วงที่เหมาะสมสำหรับการเคลือบบาง เราขอแนะนำพื้นที่ทดสอบเพื่อยืนยันโปรไฟล์ก่อนการผลิตเต็มรูปแบบ

มีช่วงขนาดเฉพาะที่เหมาะที่สุดสำหรับเครื่องพ่นทรายแบบต่อเนื่องหรือไม่?

เครื่องปั่นแบบต่อเนื่องส่วนใหญ่ใช้ S230 ถึง S390 ขึ้นอยู่กับขนาดชิ้นส่วนและข้อกำหนดพื้นผิว สำหรับชิ้นส่วนที่มีความแม่นยำขนาดเล็ก S170 หรือ S230 อาจเหมาะสม สำหรับการหล่อขนาดใหญ่ S330 หรือ S390 เป็นเรื่องปกติ เราสามารถแนะนำขนาดเริ่มต้นได้หลังจากตรวจสอบรูปทรงของชิ้นส่วนและการตกแต่งที่ต้องการแล้ว

คุณมีรายงานเปรียบเทียบกับช็อตมาตรฐานหรือไม่?

เราสามารถให้การวิเคราะห์ทางห้องปฏิบัติการเกี่ยวกับความแข็ง องค์ประกอบทางเคมี และการกระจายขนาดอนุภาคสำหรับทั้งเกรดมาตรฐานและเกรดต้านทานการสึกหรอ เพื่อให้คุณสามารถเปรียบเทียบข้อมูลทางเทคนิคควบคู่กันได้ การเปรียบเทียบปริมาณการใช้จริงต้องทำบนอุปกรณ์ของคุณเอง เนื่องจากผลลัพธ์ขึ้นอยู่กับสภาพการใช้งาน

การกระจายขนาดอนุภาค
